外浮盘第二次密封说明书

二次密封取代浮盘传统的挡雨板，与一次密封构成双重密封从而大大减省油气损失掉 密封装置。它与一次密封共用浮盘边缘板上的固定用螺孔，用公用螺栓安装固定。这种密封适用于任何直径新建或旧有的原油和成品油外浮顶罐上。

MF2-ф型二次密封主要有弹性压板、异型连接板、防蒸发隔膜以及耐油、耐气候老化、耐磨的复合橡胶密封适刮板组成。它能有效的防止油气泄漏，阻挡雨水、风沙向罐内渗入，以能随浮盘升降运行自如而不发生翘曲；防蒸发隔膜具有良好的防油气蒸发渗透，它整条地环绕在浮盘与罐壁的环行空间上，外中受弹性压板保护，能将一次密封泄漏的油气与大气空间有效的隔离。

浮顶油罐二次密封

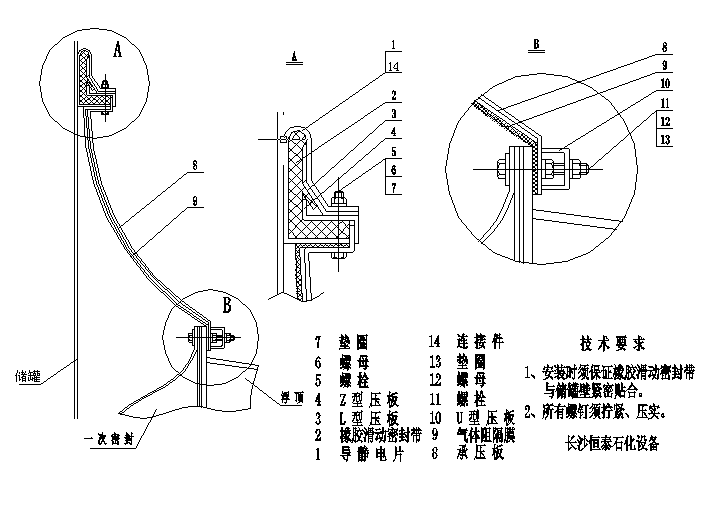

浮顶油罐二次密封系统在一次密封技术上增加的一套装置，它由高分子材料和金属材料两部分组成，高分子材料包括由特种橡胶加工而成的橡胶滑动片及气体阻隔膜，金属材料包括由镀心锌版（或不锈钢板）制成的承压板及各种压板。

1.二次密封取代传统的挡雨板，比挡雨板更有效的阻止雨水向罐内侵入。与一次密封构成双重密封，并对一次密封起保护作用。

2. 二次密封与一次密封功用浮盘边缘上的螺栓孔，用公用螺栓安装固定，具无需动火或夹焊其他装置，尤其给旧罐改造带来方便。

       3.承压板沿罐的圆周安装，向橡胶滑动片施压并向罐壁，形成密封。

4. 与传统的密割方式相比较，采用二次密封后具有良好的经济效益，为此增加的投资可在较短的时间内收回。

5.安全性提高，由于加强了密封性，减少了油气挥发，可有效避免遭雷击着火，爆炸等不安全现象。

相关技术要求及验收标准：

1.二次密封橡胶滑动片应具有耐磨，耐油，耐芳烃，耐老化，耐气候条件，高强度，抗撕裂等性能。

2.橡胶滑动片每条16M左右，每条之间联接采用不锈钢板/紫铜包住（宽度200-300MM）。

3.橡胶滑动片与罐壁应保持良好的密封效果，其余罐壁的接触高度应不小于60MM。

4.弹性承压板通过橡胶滑动片对罐壁施压，形成密封，当环形间距为250MM时偏差±125MM；环形间距200MM，偏差±100MM，仍能保持良好密封。而且在正常情况下二次密封对罐壁的压力不小于20KG/延长米。

5.二次密封适用温度范围-30℃至70℃

橡胶滑动片的物理机械性能应符合下列规定

指标名称 指标

扯断强度 MPA ≥ 10.0 压缩放心变形％≤ 50

扯断伸长度 ％ ≥ 200 磨耗减量CM3/1.61KM 0.3

扯断放心变形 ％ ≤ 8 耐油重量变化率（25％苯＋75％汽油）％≤ 3.0

硬度（邵尔A型） 75±5 体积电阻N≤ 10

冲击弹性 25 空气老化性能变化率 ％ ≥ -3.0

脆性温度 ℃ -3.0 耐臭氧性能（ASTMDII49 50℃,100PPM臭氧环境） 无任何形式裂纹
