中央排水装置

产品介绍



中央排水装置说明书

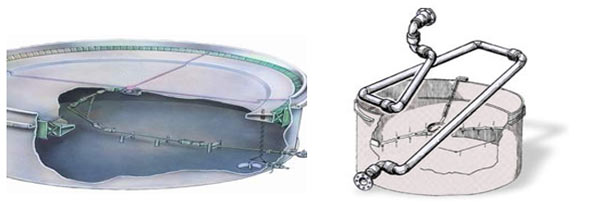

     ZP-DN型中央排水装置是采用当代国际新技术开发研制的新一代外浮顶储罐中央排水装置。它安装于罐内,进口与浮盘积水坑内的浮球阀接口连接,出口与储罐排水口法兰相接,作用是及时排放浮顶的积水。保证浮盘的安全。它是老式排水管的替代产品。

 我公司有着长期丰富的中央排水装置设计、制造、安装的实践经验,通过对产品优化结构,使之达到理想的使用状态,完全可以与国外同类产品相媲美。





一、主要技术特点:

本产品根据介质的不同采用材质不同或不同的旋转接头结构型式。

1、顶部的旋转支承固定在浮顶上,底部的旋转支承固定在油罐底板上。

2、罐底水平面内的管线以水平回转器连接单个旋转接头的结构。

3、连续的坡形设计杜绝沉积物滞留。

4、旋转接头的密封能承受内、外两个方向的压力而无泄漏。

5、本结构及其固定装置不与罐体的内部结构产生干涉。

6、本产品结构合理,密封性能好,使用寿命长,无需维修保养。

二、主要技术参数:

1、产品规格:DN80、DN100、DN150、DN200、DN250

2、适用范围:各种规格外浮顶罐体

3、适用介质:各种油品及化工介质

4、产品型号:DN-ZP-ф/H

DN:公称通径;ZP:中排代码;ф/H:储罐内经/高度 t-size:12.0pt'> Hmax / Hmin


4 、排水管出口中心距罐底的中心高 h

5 、罐底其它装置布置情况



三、结构特点:

1 、枢轴机构由特制的不锈钢软管及承力侧板等部件组成。既能灵活回转,又能在内外受力时,保持软管强度,总在其使用范围内,使浮盘整体运行中均处于较佳工况。

2 、枢轴式中央排水装置,采用直线型连接方式安置,排水快捷通畅。

3 、实现静密封、无泄漏、无需润滑。保养维护方便。

4 、优化结构,保证软管不受破坏延长使用寿命。

5、柔性软接头是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。6、工作时可降低结构传递噪音,吸振能力强。

7、柔性软接头安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

8、刚性回转接头回转灵活、密闭性好。

四、技术特性: 1 、工作强度: 1034Mpa


3 、工作温度: 0-100

4 、使用寿命: 10 年

5 、规格: DN80 、 DN100 、 DN125 、 DN150 、 DN200 、 DN250 、 DN300

6 、材质:枢轴管采用不锈钢材料,其它部件材质为碳钢、不锈钢、铝合金、其它材料

五、技术说明

1 、具体尺寸由罐的型式和相关尺寸确定:

2 、中央排水装置的部件,一般情况下将通过储罐下部人孔进入罐内,实施安装。

六、订货须提供如下参数

1 、排水管公称直径 DN

2 、罐内径 D

3 、罐较大 / 最小液位 Hmax / Hmin

4 、排水管出口中心距罐底的中心高 h

5 、罐底其它装置布置情况
