产品介绍
一、用途：
本产品适用于各石油库站或化工行业的液体灌桶作业的设备。

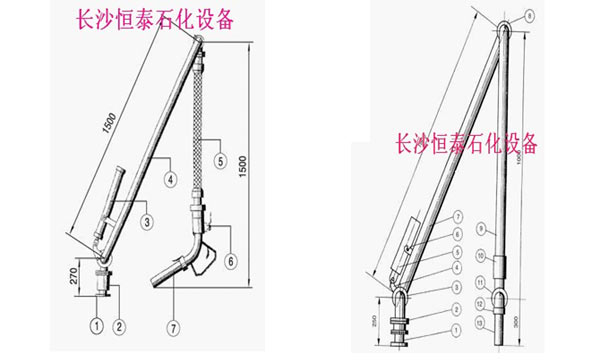

二、型号含义：TH-DN T：装桶 H：鹤管 DN：口经 桶装鹤管图
三、技术参数：
| 型号 | 口径 mm | 公称压力 Mpa | 工作半径 mm | 水平回转 。 | 长降角度 。 | 基础法兰 |
| TH-40A立式 | 40 | 1.6 | 3600 | 0～360 | -15～60 | DN40PN0.6MPa |
| TH-50A立式 | 50 | 1.6 | 3600 | 0～360 | -15～60 | DN50PN0.6MPa |
| TH-40B卧式 | 40 | 1.6 | 3600 | 0～360 | -15～60 | DN40PN0.6MPa |
| TH-50B卧式 | 50 | 1.6 | 3600 | 0～360 | -15～60 | DN50 N0.6MPa |
四、选用原则：
1、适用范围：各类石化液体的灌桶作业。
2、密封材料：耐油丁腈橡胶、氟橡胶。
3、本体材质：低碳钢、不锈钢、铝合金三种。
4、安装高度：比桶高约100mm左右。
五、安装：
1、接口法兰安装标高与汽车上较高的桶口高度相等或略高，一般可取+2.25～2.5米。
2、用户自备基础管道，进口法兰2″。应能承受鹤管的较大倾翻力矩，即325Nm，并应与发油台紧固。
3、大回转器的轴线必须处于铅垂线上，或是进口法兰处于水平面上，否则鹤管操作将出现一个方向轻，一个方向重。在靠墙安装时，进口法兰应距墙400mm以远，避免平衡器碰墙。
4、用户根据需要来调装立式和卧式，只须转动连接螺母900即可变位。
六、使用及调整 ：鹤管出厂时均做过密封、回转及平衡试验，用户安装后即可直接使用。
1、鹤管的俯仰角在-300～+600之间，其本身有限位装置，不得加力使之超过该范围，以避免平衡器受损。
2、在鹤管使用一段时间后，由于管内惯常存油量或其它原因引起平衡性变差可脱开平衡器销轴，调整平衡器尾端螺栓位置，但是，如果鹤管内存油不稳定的话，其平衡也不稳定（时轻时重）。
3、每1～2个月在各回转器及平衡器上注润滑脂，每年除锈刷漆一次。
4、鹤管的回转器和平衡器受力有限，不得在其上悬挂重物或加长管子。
5、牵引鹤管时，应用力均匀，避免撞击。
6、作业完毕后，须将鹤管推至发油台一侧，并将鹤管升降臂60°位置，使平衡器处于放松状态。
7、用户应建立健全维修保养制度，经常检查鹤管的工作情况，做好维护保养工作。
8、定期在每个销轴转动部分及弹簧平衡器涂润滑机油。
9、如使用教长时间后发现有介质泄漏，需将泄漏回转器拆开清洗保养并更换密封件。
