汽(火)车底卸鹤管

产品介绍

一、用途:

适合于原油、重油等需蒸汽扫线的粘性液体的火车槽车底装卸。

二、型号含义:Q(HDH-DN

Q:汽车用  H:火车用  D:底卸  H:鹤管  DN:口经

三、主要特点:

1、采用压簧平衡,操作省力、安全。

2、工作范围大,与火车槽车或汽车罐车的对接非常方便。

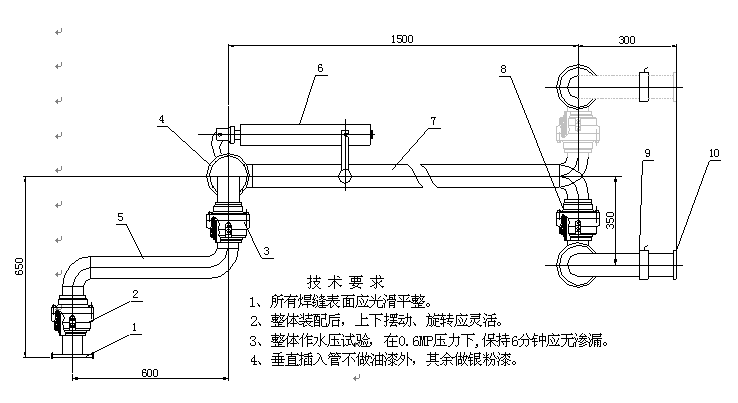

                 1、接口法兰; 2、基础回转器; 3、水平回转器;4、摆动回转器;

                 5、水平短管;6、平衡器; 7、升降臂; 8、头部回转器; 9、球阀; 10、快速接头;

四、技术参数:

型 号

口径mm

公称压力Mpa

工作半径mm

水平回转°

俯仰角度°

QDH80

80

1.6

900/2300

0~360

5~60

QDH100

100

1.6

900/2300

0~360

5~60

QDH125

125

1.6

900/2300

0~360

5~60

QDH150

150

1.6

900/2300

0~360

5~60

HDH100

100

1.6

1300/3800

0~360

5~60

HDH125

125

1.6

1300/3800

0~360

5~60

HDH150

150

1.6

1300/3800

0~360

5~60

五、材料:

结构部分有碳钢、不锈钢;密封件有丁睛橡胶、氟橡胶、氟橡胶+聚四氟。

六、安装:

1、HDH-DN适用于火车槽车,。其尺寸为:M130×3M140×6,法兰接头则直接在108×4的管道上。

安装接口法兰距铁轨中心2.5~3.5米,推荐3.0米。

接口法兰安装高度应比铁轨面低0.4米。

多台安装时,间距6.25米为宜。

2、QDH-DN型适用于汽车罐车,与汽车的接头需要用户提出后定制。接口法兰①可直接连接在φ89×4.5的管道上。

接口法兰距汽车行驶中心线2.1米,推荐3.0米。

接口法兰安装时应比地面低0.2米,这时更好操作。

多台安装时,间距大于1.3米为宜,这样,互不干涉。

3、上述推荐数据是以火车槽车G17,汽车罐车5~10m3为基础,若车型差别太大,需作局部修正。

4、可根据用户特殊要求对鹤管几何尺寸及材质作修改。

5、未注明时,接口法兰按JB81-59PN1.6Mpa交货。
