一、用途：

本产品适用于各液化石油气及液氨的装卸作业及石油库站或化工行业的液化灌装作业的设备。

二、型号含义：YQH50/25  Y：液化气 H：鹤管 50/25：液相/气相口经

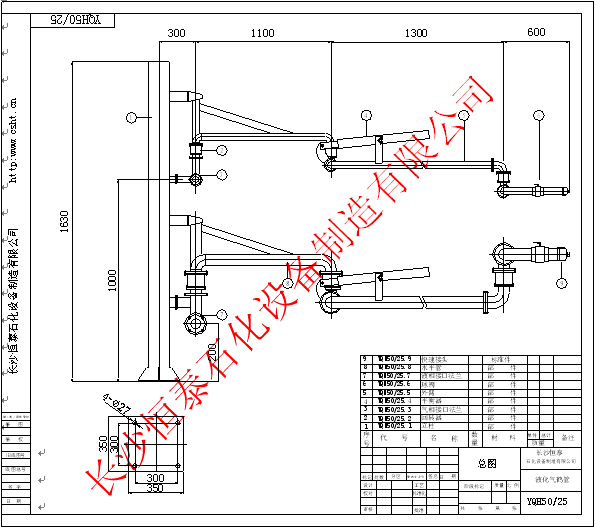

液化气、液氨鹤管图

三、主要指标

液相管径：50mm 试验压力：60kg/cm²

气相管径：25mm 试验压力：60kg/cm²，与管线相接为DN50时需说明。

工作范围： 较大回转半径3000mm   最小回转半径： 800mm

升降吊臂摆动角：±30⁰  气相接口高度：1000mm；液相接口高度：200mm；

过流部分为不锈钢材质，与管线为法兰连接，与槽车为快速接头连接。

四、用途特点：

液化气装卸臂是汽车、火车栈桥装卸液化气槽车的专用设备，操作轻便灵活，安全可靠。装卸液氨用时，采用液氨特制密封件。

与管线法兰连接,与槽车不锈钢快接。有钢制及不锈钢制两种。

五、安装：

在靠近槽车的栈桥面与立柱底座配钻4个ф23孔，用4个M22螺栓将立柱固定，注意安装基准面应水平，然后依次安装回转管组，升降臂支座、升降臂、平衡系统、液、气相管相，将液气相管组固定后，即可同时调整两个平衡系统螺母（两平衡器拉力大小应基本一致），使升降吊臂在0—30⁰内平衡，操作轻便即可。

在安装过程中，应有必要的安全措施，确保人员、设备安全，并轻拿轻放，不应碰撞，确保设备表面涂层完好无损。

六、使用与保养：

使用过程中，首先应打开所有限位手柄，将管道法兰与槽车法兰对位后，固定回转管组两手柄，然后再连接液、气相法兰。平时，将升降吊臂放置在不与其它发生碰撞位置，固定三个限位手柄。操作时，注意不与其它发生碰撞，用力不能过猛。回转部位定期加油润滑。

使用长时间后，需对回转器进行清洗维护，更换密封件，以保证鹤管回装灵活、无泄漏、操作灵活。
