汽车(火车)防溢鹤管

产品介绍

一、用途:

本产品为环保型流体输送设备。是实现挥发性液体、油品的密闭装车,减少环境污染防止流体泄漏的理想装备。

二、型号含义:Q:汽车用 H:火车用M:密闭式 L:立柱式(根据客户要求而定)H:鹤管  DN:液相管道口经           (80100125150等)Dn:气相管道口经(一般为软管,有25mm50mm两种)

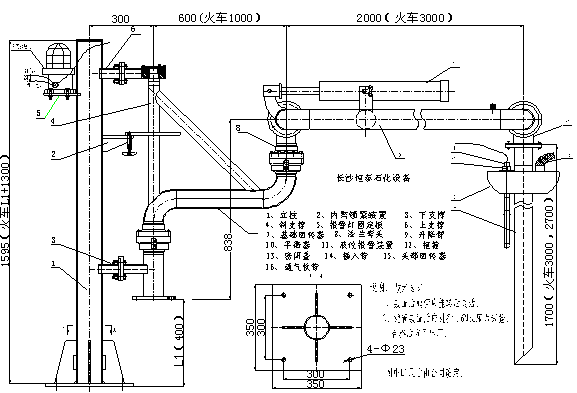

                                      立柱式汽、火车密闭防溢鹤管图 附后(示意图,可根据客户要求定作,参数以实际产品为准)

三、基本参数:

         1、   公称通径: DN50mm80mm100mm125mm150mm200mm

         2、   公称压力 :PN1.6Mpa

         3、   工作半径:汽车标准1400mm~2600mm 、火车标准2000mm~4000mm、可根据客户要求定作

         4、   水平回转:0°~280°

         5、   升降角度:-15°~60°(可调)

         6、   基础法兰:DN  PN 1.6 Mpa(可按用户要求配置)

         7、  安装高度:汽车2700mm~2800mm(接口法兰距地面高度,一般平台高为2500mm,接口法兰距平台台面H=200mm);火车火车栈桥上与鹤管连接处应配有与鹤管相应的标准法兰盘,法兰盘距轨面高度为3.74.0米。

         8、   液位报警器供电:24V直流电源、订货时客户需说明现场供电情况。

四、产品材料选用:

         1、本体材料:低碳钢(或碳钢衬氟)、 不锈钢等材料 。

         2、插入管材质:铝合金、装饰不锈钢管或不锈钢薄壁管。

         3、密闭材料: 耐油丁腈橡胶 氟橡胶或聚四氟+氟橡胶。

五、安装:

1、安装时应参照示意图,从回转器至吸油口,从下而上的顺序进行,最后装平衡器。

2、安装平衡器时,先将升降臂抬至约60°倾角,将平衡器两侧的销轴装入挂钩内,然后将平衡器拉杆的双耳对准升降回转器外壳上的单耳,装入销轴,再插入开口销防脱落。

3、调整平衡力时,先将升降臂置于水平位置,拧下平衡器尾部端盖,若鹤管有自由下降趋势,用套筒板手拧紧螺杆;若鹤管有上升趋势,则松开螺杆。直至鹤管升降在-15°~60°范围内能停稳为止。

4、密闭室锥帽及液位探头位置可视装卸车实况作一定量调整。

5、液位报警器安装:工厂已全部组装好,并在电源接线端标有正、负极,接电时一定不能接错。由于运输途中有碰撞、振动,可能引起探头中磁浮筒磁力变化使传感器失灵,安装时将磁浮筒取出(注意磁浮筒极相,上部为磁极),将磁极向下适当振动后接近探头,致至到报警灯发光、发声为止。

a、设备安装由上向下:长管→传感器(带有两根电源线和一根黑色信号线)→浮子管→将浮子磁极向上装入浮子管→将进液头装在浮子管下端即可。

b、电路安装:将24V直流电接入报警器及液位传感器,请注意正负极(出厂时接线端有标示)。报警器及液位传感器黑色接线端子为信号线,将两者连接即可。以上接线出厂前已全部接好,非专业人员不可拆卸。出厂时一般为外接24V直流电源式,在报警器接线出口预留有电源接线端子,黄色线为正极、半红半黑色线为负极。将电源接好后,接线头放入报警器中即可。

c、定期对浮子管及进液头进行清洁维护,保怔液体进出无堵塞。

6、安装过程中,应采取必要的安全措施,防止发生意外事故,确保人身安全,设备安全。

六、使用及保养:

    1、牵引鹤管对位时,应用力均匀,避免撞击。

    2、作业完毕,应将锥帽放至下端并固定,升降臂升至约60°位置后将外臂锁紧固定,使平衡器处于放松状态。

    3、在将水平短管回转至立柱旁内臂锁紧固定,以免发生意外。在工作状态对位后需将内、外臂锁紧,以防意外。

        4、在立柱轴承、内外臂锁紧部位等销轴部位定期上油保养。如使用教长时间后发现有介质泄漏,需将泄漏回转器拆开清洗保养并更换密封
