火车栈桥

产品介绍

  车槽车装卸油栈桥说明书
  一、用途:
  ZQ系列栈桥是与本公司生产的鹤管等装卸流体的设备相配套的基础工程设施。是一个装卸油品或各种液体化工原料的必备操作平台。
  二、型号含义  Z Q  15—37   T  (TT)
  装卸栈桥                        结构形式T型(或TT型)
  栈桥宽度1.5m                      桥面高度3.7m

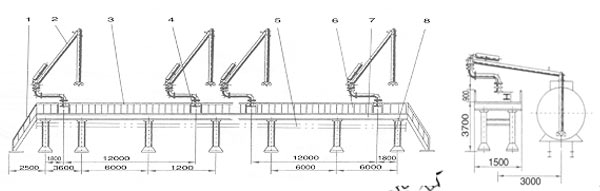

  火车槽车卸油栈桥示意图
  1、扶梯       2、鹤管     3、栏杆      4、吊梯口
  5、工艺管线   6、桥面板   7、骨架梁    8、立柱
  三、主要技术参数:
  桥面宽度:   1500mm;     立柱间距:6000mm;
  扶梯宽度:   700mm;      结构形式:TT型或T型;
  栈桥高度:   3700mm;     栏杆高度:800(1050)mm;
  卸油口间距: 12000mm;    材    料:结构钢。
  四、特点:
  1、全部构件采用结构钢材料,强度好,安全可靠。
  2、所有构件间的联接均采用可拆形式,避免了现场动火,使现场装配时间大为缩短。
  五、 安装:
  建好基础后,按顺序安装:立柱—主梁—桥面板—扶梯—栏杆—踏板—鹤管
  六、其他:
  总体尺寸可根据用户要求而变化。
  可根据用户的现场情况制作特殊规格的栈桥。
