动态浮动出油装置

产品介绍

目前传统储油罐中发送储液、采取储液罐底部输液,对储液质量要求较高,输转作业频繁,且要求液体沉降作业短的油库而言,有一定的弊端。

据此我公司研发了浮动出液装置。浮动出液装置安装在立式、卧式储液罐内,通过浮筒或浮盘产生的浮力使旋转接头运动,可保证出液装置的出液吸口在储罐内随液面上下浮动,保持抽吸储罐内高液位部分的洁净液体,沉积在储罐底部液体层内的水分、杂质不会被夹带出储罐,从而保证了发放液体的质量。

根据储油罐规格及尺寸,可分为单臂式浮动出液装置及双臂式浮动出液装置。

一、分类:

根据储油罐规格及尺寸,可分为单臂式浮动出液装置(形号Fdx )及双臂式浮动出液装置(型号 Fdxs )和与浮盘集成在一起的集成式浮动出油装置[型号J-Fdxs]

二、型号说明 :

DN-J-Fdx(s-ф/H  DN-出液口经;   J-集成式代码;

Fdx-浮动出油装置代码; S-双臂代码;ф/H-储罐内经/储液高度

型号举例:250-J-Fdxs —ф 11.6/H14.8 表示用于拱顶储罐的双臂集成式浮动出液装置,其公称通径为 DN250mm ,储液高度 11.6m ,储罐直径φ 14.8m

三、材质:铝合金、不锈钢、碳钢。订货时需加说明材质。

四、浮动出液装置基本参数 :

1、浮动出液装置的公称通径系列为: Dn80 Dn100 Dn150 Dn200 Dn250 Dn300 Dn400 Dn500 Dn600

2、材质:浮动出液装置主要部件视介质而选定

3、连接法兰规格 :浮动出液装置与储罐出液管用连接法兰为标准平焊法兰,其公称压力为 1.6Mpa

4、需提供出液口管道中心标高Hz及接口法兰距罐壁距离B

五、浮动出油装置基本组成及功能:

组成部件:回转接头、下浮臂、吸口装置、吸口弯头、固定支座、可调支柱、浮子装置、链条装置、上浮臂及运行机构(集成式用)。

结构示意图:

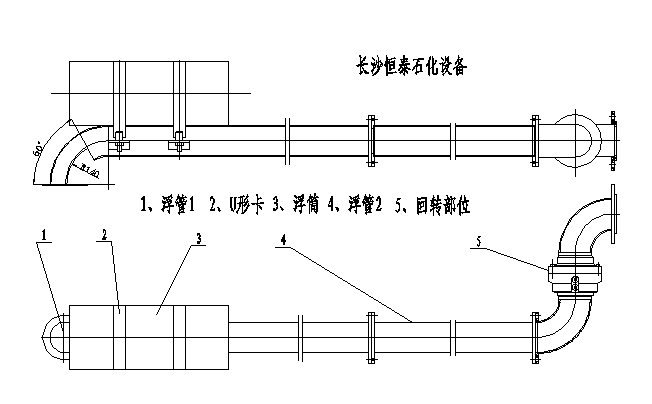

单臂式:DN-Fdx-ф/H

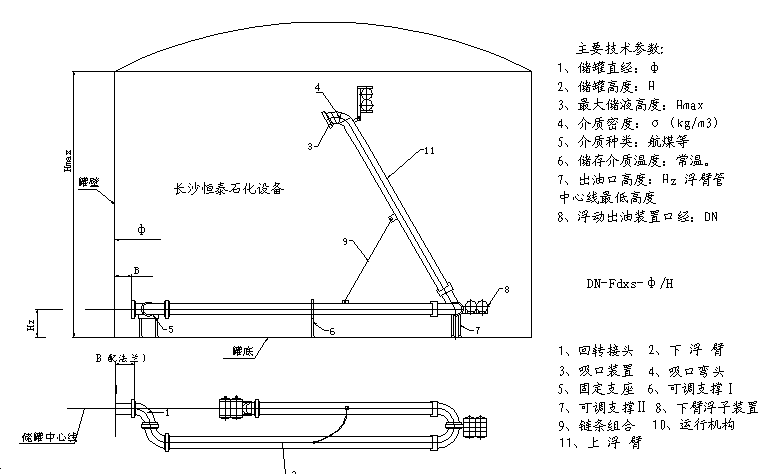

双臂式:DN-Fdxs-ф/H

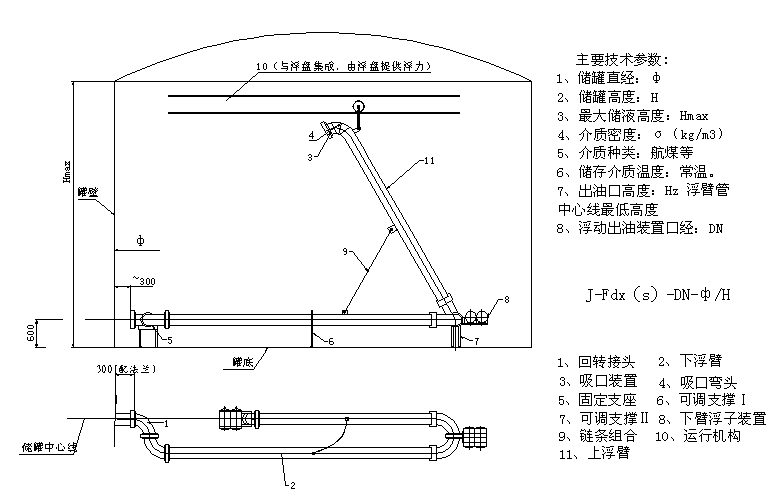

       集成式双臂浮动出油装置




功能:

1、适用于比重>0.75的无腐蚀性液体;

2、自渗灌油功能;

3、防静电措施; (客户要求)

4、低扭转旋转接头;

5、工作可靠性指示器;(客户要求)

6、防涡流措施;

7、可与罐下采样器配套使用,浮盘、浮动出油装置、采样器叁种设备集成使用。

六、注意事项

1、 浮动出液装置应在储罐试水后安装。

2、安装公称通径在 Dn5 00 以上的浮动出液装置,储罐上应至少安一个 Dn750 的人孔,以保证装置的所有部件均能从人孔中进去。

3、保持回转接头轴线水平。

4、 做好静电跨接。

5、 调节各支承腿的高度,使支承腿有效地与罐底接触,并使浮管基本处于水平状态或略有仰角。

6、浮动出液装置优选使用或储罐清洗后重新投入使用,若储液不能正常出液,则浮管内存有空气。可采用关闭储罐出口阀,让浮动出液装置在液体中静置 10 20 小时的方法,浮管就可自动充满液体,或者采用从储罐出液管向浮动出液装置充液的方法,排出管内空气。

7、集成式浮动出液装置是与内浮顶集成,需特别注意如下:

7.1、需改变储罐内储存液体介质时,务必向本公司咨询;

7.2、不能用与设计储存介质不同的液体(尤其不能用水)作浮动出液装置的起浮试验介质;

7.3、浮动出液装置优选使用或储罐清洗后重新投入使用,在浮盘起浮前,应控制储罐进液流速不超过 1m /s ,推荐采用以浮动出液装置(即储罐出液管)进液的方法,直至浮管起浮。

本公司近年来,主要生产与浮顶配套的集成式浮动吸油装置,使浮顶与浮臂有机接活。

订货时需方需提供油罐内径,储液高度,介质种类,介质密度、出油口中心到罐底高度Hz及接口法兰距罐壁距离B
