火车鹤管

产品介绍

  一、用途:
  适用于对火车槽车上装、上卸各类燃料油、润滑油、食用油、原油、重油等,也可用于化工及其它行业收、发各类液体原料。
  二、型号含义:HH  -  DN型(H-火车、H-鹤管 DN-口经)

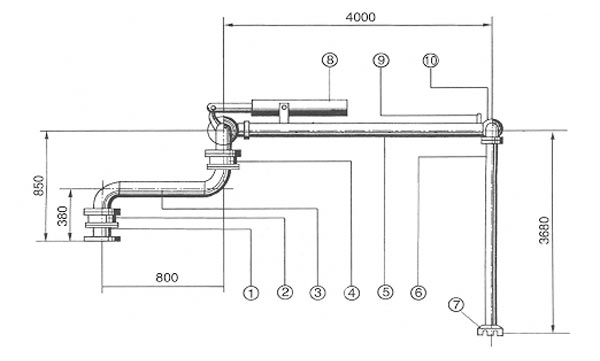

  (1)接口法兰      (6)插入铝管    (2)基础回转器
  (7)进出口        (3)水平短管    (8)平衡器
  (4)水平回转器    (9)放空阀      (5)升降臂    (10)头部回转器
  三、技术参数:

型号 口径 mm 公称压力 MPa 工作半径 mm 水平回转 ° 升降角度 ° 基础法兰
HH80 80 1.0 3200/4800 0~360 -5~60 DN80PN1Mpa
HH100 100 1.0 3200/4800 0~360 -5~60 DN100PN1Mpa
HH125 125 1.0 3200/4800 0~360 -5~60 DN125PN1Mpa
HH150 150 1.0 3200/4800 0~360 -5~60 DN150PN1Mpa
HH200 200 1.0 3200/4800 0~360 -5~60 DN200PN1Mpa
  四、产品本体材料选用:
  低碳钢(内衬四氟)、不锈钢、铝合金等材质。
  五、密封材料:耐油丁晴橡胶、氟橡胶、氟橡胶+聚四氟。
  本鹤管可根据客户要求增设立柱(立柱式普通鹤管HLH-DN)、密闭(立柱式密闭防溢鹤管HMLH-DN)、声光报警装置(防溢鹤管HQH-DN)、加热保温装置(拌热保温鹤管HBH-DN)、不锈钢材质(不锈钢鹤管304-HH-DN)、液压潜油泵(液压潜油泵卸车鹤管HYBH-DN)及电动潜油泵(电动潜油泵卸车鹤管HDBH-DN)。
  六、安装:
  1、栈桥上与鹤管连接处应配有与鹤管相应的标准法兰盘,法兰盘距轨面高度为3.7~4.0米。
  2、装配时,应参照示意图,从基础回转器至垂直铝管,自下至上顺序安装,最后安装平衡器。
  3、安装平衡器时,先将输油臂抬至约60°,将平衡器两侧之销轴装入挂钩内,然后将平衡器一端拉杆之双耳对准升降回转器外壳上的单耳,装上销轴,再装上开口销。
  4、调整平衡力时,将输油器置于水平状态,拧下平衡器尾端端盖,即可见调节螺杆。如鹤管有自由下降趋势,则用套筒扳手拧紧螺杆,如鹤管有自由上升趋势,则松开螺杆,直至鹤管输油臂在-5°~60°范围内能停稳为止。
  5、安装过程中应采取必要的安全措施,防止发生意外事故,确保人身、设备的安全。
  6、安装过程中,每个法兰面必须轻清洁干净,有密封槽的必须用黄油将O形圈装好后再连接。
  7、在每个销轴转动部分及弹簧平衡器安装使用前必须涂润滑机油。
  8、安装第4水平回转器项时要注意牛角角度,角度不正确要重新调整好。
  七、使用及保养:
  1、牵引鹤管对位时,应用力均匀,避免撞击。
  2、作业完毕后,应将鹤管推回栈桥固定,以免发生意外事故,并将输油臂升至约60°的位置,使用平衡器处于放松状态。
  3、定期在每个销轴转动部分及弹簧平衡器涂润滑机油。
  4、如使用教长时间后发现有介质泄漏,需将泄漏回转器拆开清洗保养并更换密封件。
  5、用户应建立健全维修保养制度,经常检查鹤管的工作情况,做好维护保养工作。
